產品描述
橫川·YOKOKAWA 系列直線電機模組,包括無鐵芯電機和有鐵芯電機類型的模組,載臺長度有135mm、190mm、270mm、378mm多種可選類型,分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

LMC系列有鐵芯電機

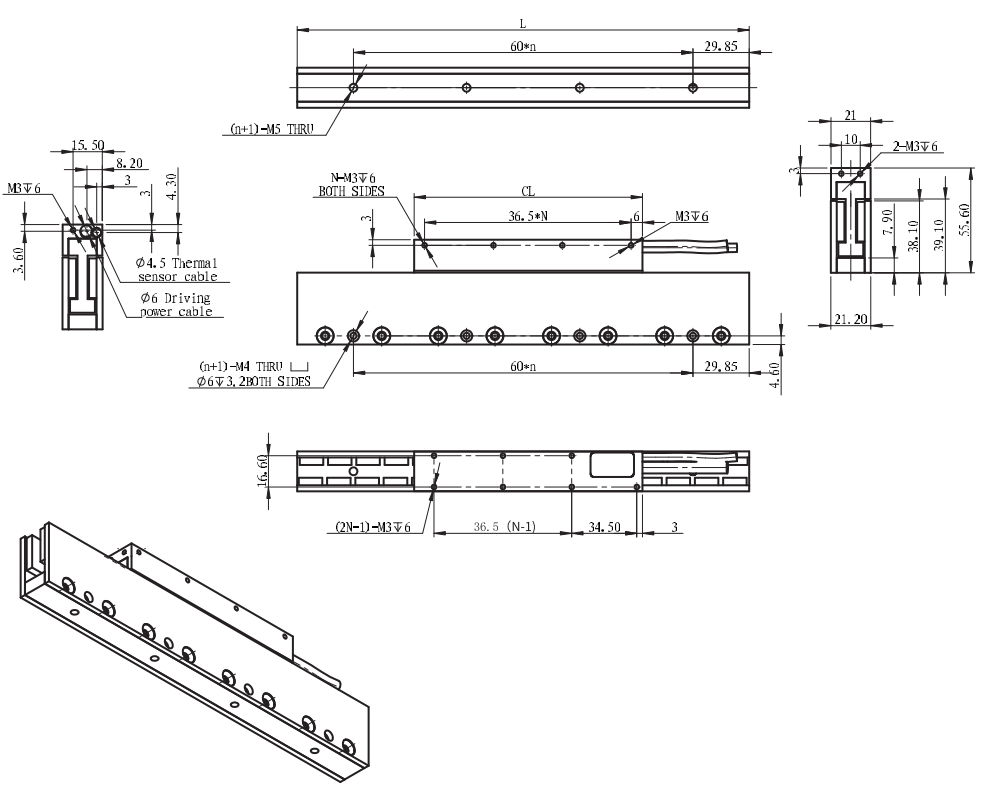

外形圖(單位:mm)



| 額定性能 | 符號 | 單位 | LM200-X2 | LM200-X3 | LM200-X4 | LM200-X5 |
  |
| 峰值推力 | Fp | N |
						92 |
						137 |
						183 |
						229 |
  |
|    持續推力(溫度Tmax下)請參考閱注釋① | Fc |
						N |
						18 |
						27 |
						37 |
						45 |
  |
| 電機常數(25℃下) | Km | N/√W |
						4.5 |
						5.5 |
						6.54 |
						7.1 |
  |
| 連續功率 | Pc | W |
						16 |
						24 |
						32 |
						40 |
  |
|                電氣規格 |
|
						  |
						  | 繞組形式 | N1 | N4 | N1 | N4 | N1 | N4 | N1 | N4 |
  |
| 峰值電流 | Ip | Arms |
						14 |
						28 |
						14 |
						28 |
						14 |
						28 |
						14 |
						28 |
  |
| 持續電流(溫度Tmax下) | Ic | Arms |
						2.7 |
						5.4 |
						2.7 |
						5.4 |
						2.7 |
						5.4 |
						2.7 |
						5.4 |
  |
| 電阻(在25℃±10%下) | Rm | 歐姆 |
						1.8 |
						0.45 |
						2.7 |
						0.68 |
						3.6 |
						0.9 |
						4.5 |
						1.2 |
  |
| 電感±20% | L | mH |
						0.32 |
						0.08 |
						0.47 |
						0.12 |
						0.64 |
						0.26 |
						0.8 |
						0.2 |
  |
| 反電勢常數(在25oC±10%下) |
						Ke |
						Vpeak/m/s |
						5.5 |
						2.8 |
						8.2 |
						4.1 |
						11 |
						5.5 |
						13.6 |
						6.9 |
  |
| 推力常數(在25oC±10%下) | Kf | N/Arms |
						6.7 |
						3.4 |
						10 |
						5 |
						13.5 |
						6.8 |
						16.7 |
						8.9 |
  |
|
						               機械規格 |
| 線圈總成質量±15% | Mc | kg |
						0.12 |
						0.18 |
						0.24 |
						0.28 |
  |
| 永磁體總成質量±15% | Mw | kg/60mm |
						0.22 |
						0.22 |
						0.22 |
						0.22 |
  |
|          品質因數與附加數據 |
| 極距 | Tm | mm |
						30 |
						30 |
						30 |
						30 |
  |
| 磁性吸引力 | Fa |
						kN | 0 | 0 | 0 | 0 |
  |
| 最高允許線圈溫度 | TmaX | ℃ | 120 | 120 | 120 | 120 |
  |
| 對應定子型號 |
						  |
						  | T-LM200-XXX | T-LM200-XXX | T-LM200-XXX | T-LM200-XXX |
  |
