產品描述
橫川·YOKOKAWA 系列直線電機模組,包括無鐵芯電機和有鐵芯電機類型的模組,載臺 長度有135mm、190mm、270mm、378mm多種可選類型,分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

LMC系列有鐵芯電機

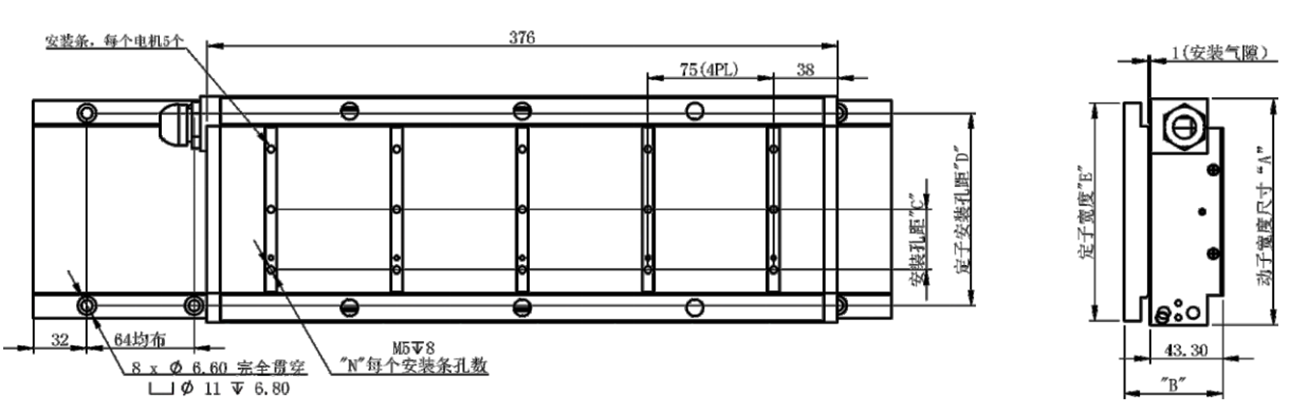

外形圖(單位:mm)


|
						性能參數 |
						單位 |
						LMC-E22-050-A1 |
						LMC-E22-075-A1 |
						LMC-E22-100-A1 |
						LMC-E22-100-A2 |
						LMC-E22-150-A1 |
						LMC-E22-200-A2 |
|
						峰值推力 |
						N |
						1250 |
						1875 |
						2540 |
						2540 |
						3240 |
						4600 |
|
						峰值電流 |
						A |
						20 |
						20 |
						20 |
						40 |
						20 |
						40 |
|
						持續推力 |
						N |
						440 |
						640 |
						890 |
						890 |
						1130 |
						1600 |
|
						持續電流 |
						A |
						7 |
						7 |
						7 |
						14 |
						7 |
						14 |
|
						電機常數@Tmax. |
						N/(W1/2) |
						35.5 |
						44.6 |
						55.5 |
						55.7 |
						52.5 |
						72 |
|
						最大持續耗散功率 |
						W |
						154.35 |
						205.8 |
						257.25 |
						255.192 |
						463.05 |
						493.92 |
|
						繞組代碼 |
						  |
						A1 |
						A1 |
						A1 |
						A2 |
						A1 |
						A2 |
|
						力常數 |
						N/A |
						63 |
						92 |
						127 |
						63.5 |
						162 |
						117 |
|
						反向電動勢 |
						V/m/s |
						51.5 |
						76 |
						103.6 |
						52 |
						132 |
						95 |
|
						相間電阻 |
						ohms |
						1.5 |
						2 |
						2.5 |
						0.6 |
						4.5 |
						1.2 |
|
						相間電感 |
						mH |
						14 |
						20.4 |
						26 |
						6.5 |
						38.9 |
						13 |
|
						電氣時間常數 |
						ms |
						9.6 |
						9.6 |
						9.6 |
						9.6 |
						9.6 |
						9.6 |
|
						最大端電壓 |
						Vdc |
						540 |
						540 |
						540 |
						540 |
						540 |
						540 |
|
						吸引力 |
						kN |
						4.9 |
						7.3 |
						9.8 |
						9.8 |
						14.6 |
						19.7 |
|
						動子重量 |
						kg |
						6.9 |
						9.6 |
						12.5 |
						12.5 |
						18.1 |
						23.7 |
|
						定子型號 |
						  |
						T-LMC-E050-S*** |
						T-LMC-E075-S*** |
						T-LMC-E100-S*** |
						T-LMC-E100-S*** |
						T-LMC-E150-S*** |
						T-LMC-E200-S*** |
|
						定子極距 |
						mm |
						32 |
						32 |
						32 |
						32 |
						32 |
						32 |
|
						定子重量 | kg/m |
						7.5 |
						10.1 |
						12.7 |
						12.7 |
						20.7 |
						26.8 |
|
						定子可選擇長度 |
						mm |
						064、128、256 |
						064、128、256 |
						064、128、256 |
						064、128、256 |
						064、128、256 |
						064、128、256 |
