產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
直線電機模組命名

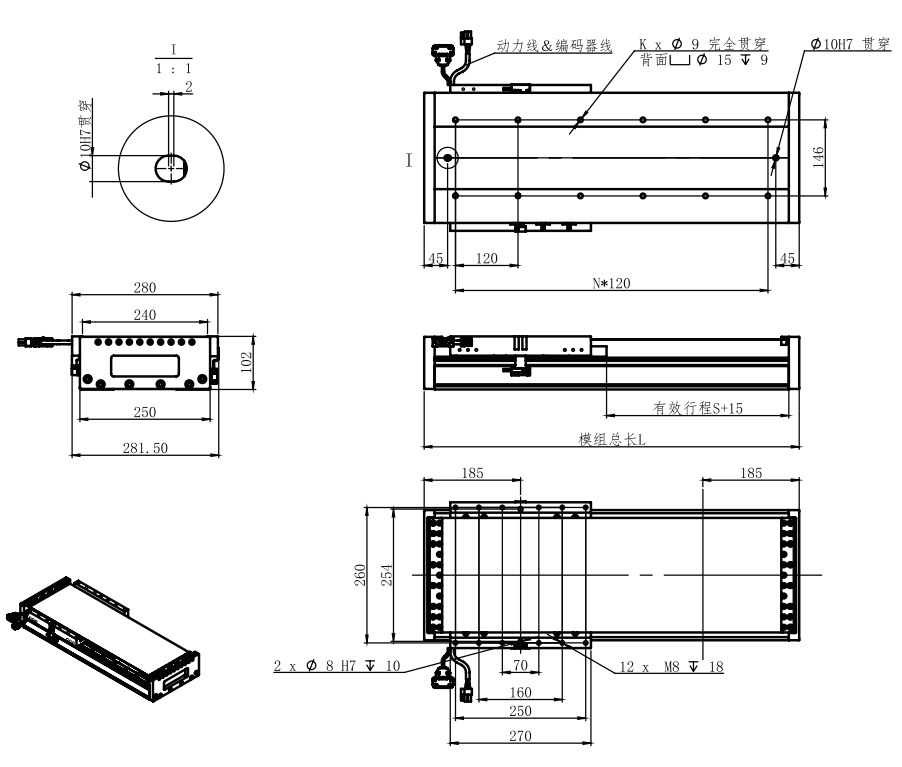

產品外形(單位mm)
| 規格名稱 | LMS-B250-C34 |
| 電機 | LMC270-125-S1/S2 |
| 推力(N) | 峰值推力:2217 持續推力:590 |
| 運動件重量（kg） | 13.1 |
| 最大負載(kg) | 150 max |
| 速度(m/s) | 1 (55kg負載，500mm行程，駐留時間0.3s) |
| 加速度(g) | 2 |
| 精度 | 磁柵：重復定位精度：±2μm(1000mm行程內） |
| 光柵：重復定位精度：±1μm(1000mm行程內） |
| 直線度 | ±2μm/300mm |
| 配件 | 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈） |
| 模組尺寸 |
| Z行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 總長度(mm) |
435 |
485 |
535 |
585 |
635 |
685 |
735 |
785 |
835 |
885 |
935 |
985 |
1035 |
1085 |
1135 |
1185 |
1235 |
1285 |
1335 |
1385 |
| 模組重量(kg) |
27 |
28.6 |
30.3 |
31.9 |
33.5 |
35.2 |
36.8 |
38.4 |
40 |
41.7 |
43.3 |
44.9 |
46.6 |
48.2 |
49.8 |
51.5 |
53.1 |
54.7 |
56.3 |
58 |
|
K |
6 |
8 |
8 |
10 |
10 |
12 |
12 |
12 |
14 |
14 |
16 |
16 |
16 |
18 |
18 |
20 |
20 |
22 |
22 |
22 |
|
N |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
7 |
7 |
7 |
8 |
8 |
9 |
9 |
10 |
10 |
10 |
|
孔端距（mm） |
72.5 |
42.5 |
67.5 |
32.5 |
57.5 |
22.5 |
47.5 |
72.5 |
37.5 |
62.5 |
27.5 |
52.5 |
77.5 |
42.5 |
67.5 |
32.5 |
57.5 |
22.5 |
47.5 |
72.5 |
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組最大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
