產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

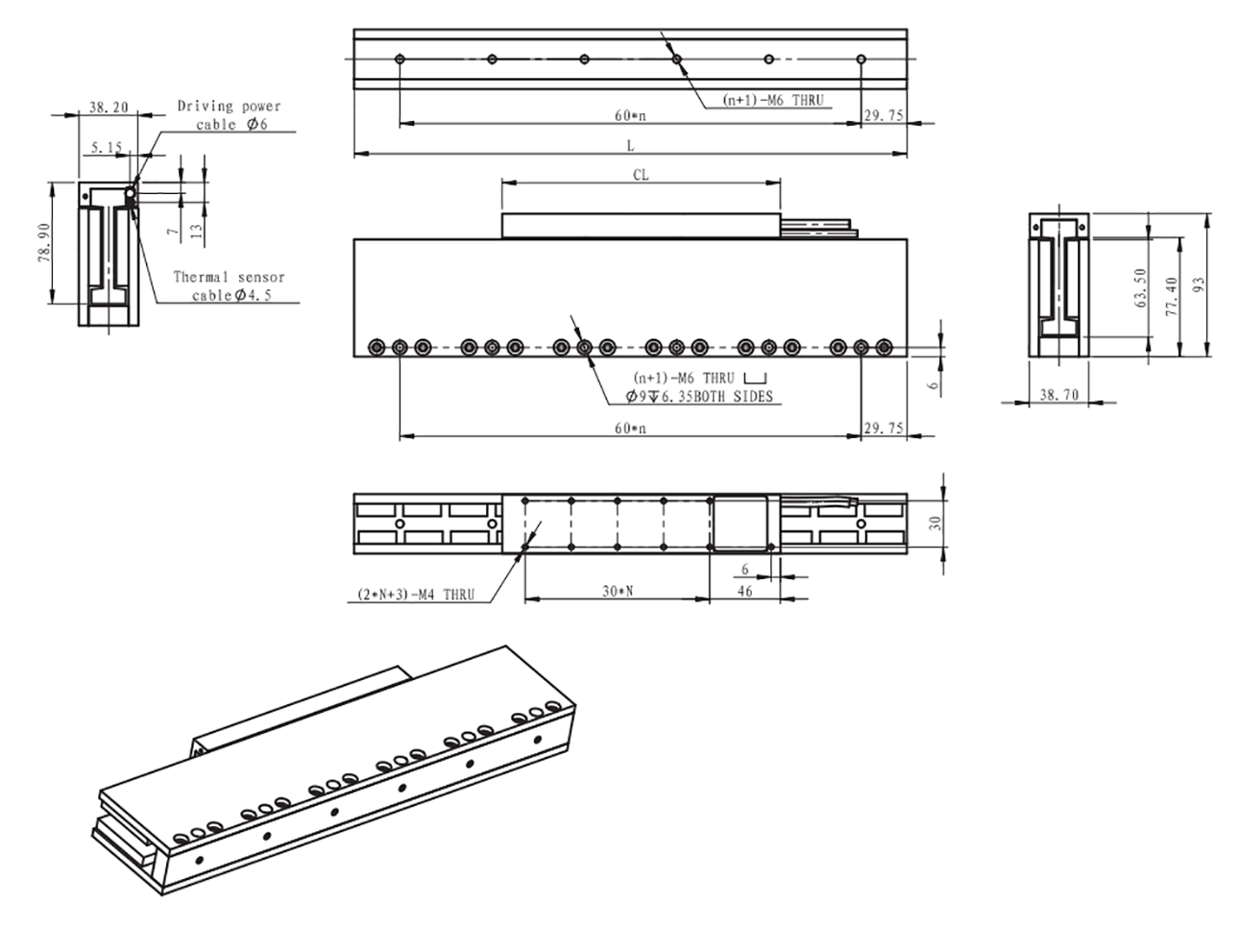

外形圖(單位:mm)
|
額定性能 |
符號 |
單位 |
LM700-X1 |
LM700-X2 |
LM700-X3 |
LM700-X4 |
LM700-X5 |
LM700-X6 |
|
峰值推力 |
Fp |
N |
694 |
1416 |
2016 |
2576 |
3270 |
4032 |
|
持續推力（溫度Tmax下）請參考閱注釋① |
Fc |
N |
100 |
203 |
289 |
370 |
470 |
579 |
|
電機常數（25℃下） |
Km |
N/√W |
15.9 |
22.6 |
27.7 |
32 |
35.8 |
43 |
|
連續功率 |
Pc |
W |
26 |
52 |
78 |
104 |
130 |
156 |
|
電氣規格 |
|
|
|
繞組形式 |
N1 |
N1 |
N4 |
N1 |
N4 |
N1 |
N4 |
N1 |
N4 |
N1 |
N4 |
|
峰值電流 |
Ip |
Arms |
16 |
16 |
32 |
16 |
32 |
16 |
32 |
16 |
32 |
16 |
32 |
|
持續電流（在溫度Tmax下） |
Ic |
Arms |
2.3 |
2.3 |
4.6 |
2.3 |
4.6 |
2.3 |
4.6 |
2.3 |
4.6 |
2.3 |
4.6 |
|
電阻（在25℃±10%下） |
Rm |
歐姆 |
4.7 |
9.5 |
2.4 |
14.3 |
3.6 |
19 |
4.7 |
23.8 |
6 |
23.8 |
6 |
|
電感±20% |
L |
mH |
6.2 |
12.5 |
3.2 |
17.7 |
4.7 |
25.3 |
6.3 |
31.2 |
7.8 |
37.5 |
9.6 |
|
反電勢常數（在25oC±10%下） |
Ke |
Vpeak/m/s |
35.4 |
72.3 |
36.2 |
103 |
51.5 |
131.5 |
65.8 |
166.9 |
83.5 |
206 |
103 |
|
推力常數（在25oC±10%下） |
Kf |
N/Arms |
43.4 |
88.5 |
44.3 |
126 |
63 |
161 |
80.5 |
204 |
102.2 |
252 |
126 |
|
機械規格 |
|
線圈總成質量±15% |
Mc |
kg |
0.71 |
1.42 |
2.13 |
2.84 |
3.55 |
4.26 |
|
永磁體總成質量±15% |
Mw |
kg/84mm |
2.1 |
2.1 |
2.1 |
2.1 |
2.1 |
2.1 |
|
品質因數與附加數據 |
|
極距 |
Tm |
mm |
84 |
84 |
84 |
84 |
84 |
84 |
|
磁性吸引力 |
Fa |
kN |
0 |
0 |
0 |
0 |
0 |
0 |
|
最高允許線圈溫度 |
TmaX |
℃ |
120 |
120 |
120 |
120 |
120 |
120 |
|
對應定子型號 |
|
|
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
